rfid讀寫器的接收靈敏度受很多內外因素的影響，并不存在一個簡單的最佳值。本文借助ThingMagic的白皮書來幫助理解如何在遵守靈敏度的限制下，去調整rfid讀寫器的設置來達到rfid讀寫器的最大讀寫距離和最高讀寫速率。 作為一項關鍵的技術指標，rfid讀寫器的接收靈敏度得到了很多用戶的關注，但實際上，脫離了特定的條件，單獨討論rfid讀寫器的接收靈敏度是不嚴謹?shù)�，這主要是有三方面的原因：
1.沒有一個標準的方法來測量rfid讀寫器的接收靈敏度，這就導致，如果設備供應商想要一個rfid讀寫器標稱非常高的靈敏度，是可以做到的，它只需要在實驗室的理想條件下，但很顯然，這只是一個實驗室的數據，對實際的項目應用起不到有效的指導作用；
2.定義是否讀取成功，重要是能否服務于應用，所以即使rfid讀寫器的接收靈敏度被正確地測定了，但這也只是一個數值，并不能為一個科學的決策提供所有的信息；
3.接收靈敏度在rfid應用系統功能實現過程中的作用，并未很好地被許多系統設計人員理解。在許多應用中，如果只是增加rfid讀寫器的接收靈敏度，當這個值超過最低要求的值之后，它對讀取性能的影響就可以忽略不計了。下面將以讀取距離的例子來詳細說明。
我們先來看一個完整的rfid讀寫器讀取系統信號是如何傳輸?shù)模?img src="/ueditor/asp/upload/image/20180529/15275621918369734.png"/>
rfid讀寫器通過天線，將射頻信號發射出去，在空氣中經過一定的衰減后，到達標簽，標簽獲取能量并激活芯片工作，這個過程也會損失一定的能量，再將存儲在芯片上的數據調制到載波上，反射回去，通過天線再傳回給rfid讀寫器。上圖給出了一個完整的rfid讀寫器信號傳輸鏈路，射頻信號從rfid讀寫器發出到再次回到讀寫器時，信號強度為-69dBm。 這種情況下，只要rfid讀寫器的接收靈敏度高于-69dBm，信號就可以被正常解析，閱讀成功。
還是這個場景，如果假定rfid讀寫器的接收靈敏度足夠高，增加標簽到讀寫器之間的距離，還是否能夠讀取成功？答案是否定的，因為隨著距離的增加，射頻信號經過空氣的損耗到達rfid標簽的能量將會低于-17.5dBm，這個時候標簽將不能被激活，從而無法返回數據。
因此，rfid讀寫器的接收靈敏度并不是影響讀取結果的唯一因素。但更高的接收靈敏度，也的確可以在實際應用中給到更好的表現，并且，隨著標簽靈敏度的提高，一個具有高接收靈敏度的讀寫器也是必不可少的。
ThingMagic專注于超高頻rfid讀寫設備的研發與生產，致力于為廣大用戶提供高性能的rfid讀寫設備，接收靈敏度作為重要技術指標，ThingMagic的rfid讀寫設備達到了行業領先水平。
在給出ThingMagic的r接收靈敏度之前，我們先看看有哪些因素會影響rfid讀寫器的接收靈敏度。
因為測量方法的不同，你很難直接去比對兩個不同供應商所提供設備的接收靈敏度，但一個有效的測試，至少應該是滿足下列條件的：
1.測試接收靈敏度時，rfid讀寫器是否正在傳輸信息；如果是，rfid讀寫器又是否是在最大發射功率的情況下；
2.標簽到rfid讀寫器的距離是否是經過調整以保證最好的靈敏度；
3.成功率是可以被接受的；
4.測試時標簽傳輸速率是最高的還是最低的；（最好是在最低的標簽傳輸速率下）；
5.測試時的工作頻率；
ThingMagic在做測量時會比許多供應商更保守，我們的測試結果是基于如下條件：
1.rfid讀寫器全功率工作；
2.通過全相位值下的測試，來模擬小距離變動下的最好和最壞的結果（以保證標簽不會是被特意放置在最適合讀取的位置上）；
3.滿足90%或更高的標簽讀取成功率；
4.測試適用所有支持的標簽編碼規則M和數據傳輸速率BLF；
5.單獨測試不同頻率下的接收靈敏度；

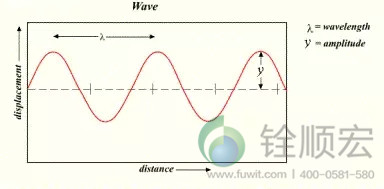

需要特別說明的是，標簽要完成數據到載波中的調制，必須通過標簽天線快速的吸收和反射更多的來自rfid讀寫器的載波信號。而讀寫器必須忽略大量的反射回來的載波，并從中檢測少量的信號變化來解析出標簽信息。可以預見的是，從標簽反射回來的載波信號不同，rfid讀寫器解析出少量信號變化的能力就會有差異，表現出來就是讀取標簽的能力不一樣，從而影響接收靈敏度值。載波信號在空氣中以正弦波的方式進行傳播，當標簽與讀寫器之間的距離不同時，信號的相位是不一樣的，因為時延的關系，前后達到rfid讀寫器的載波信號可能發生的疊加也是不一樣的，從而影響到rfid讀寫器對信號的解析。因此，一個嚴格的接收靈敏度測試，應該是在不同的相位情況下，都能得到的一個能夠接受的讀取成功率下的指標。

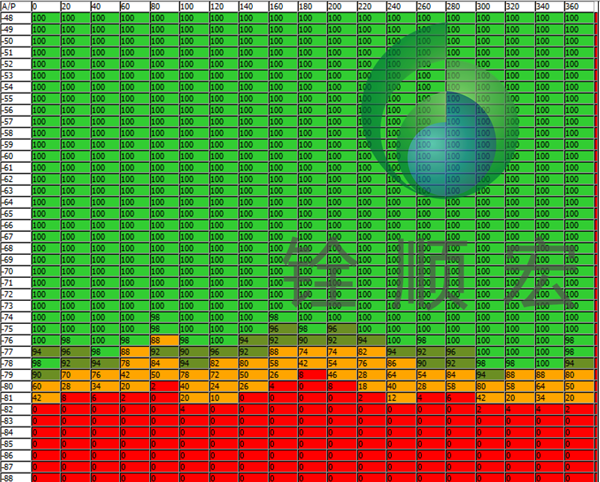

基于以上原因，ThingMagic設置了嚴苛的測試條件。設置50個測試點，同時通過設定標簽到rfid讀寫器的不同距離，以20度相位差為標準，覆蓋0到360度，使標簽返回的信號強度從強到弱，每1dBm為一個步進值，測試不同相位差、不同信號強度下的讀取成功率，并記錄結果如下：
從表格中可以看到，即便是在如此嚴格的測試條件下，ThingMagic rfid 讀寫器在-75dBm時還能達到令人滿意的讀取成功率。在一些特別條件下，甚至到-82dBm的情況下還可以讀取到標簽。不過顯然，ThingMagic并不會像許多廠商一樣激進，只公布這些更好的靈敏度數字，ThingMagic的技術文檔只會給到-75dBm這樣一個苛刻條件下測試得出、能夠簡單檢驗的數值，期望這些嚴謹?shù)募夹g指標在用戶應用系統設計和分析時，給到可靠有效的參考。
|
